薄型氣缸占空間位置少，結構輕巧，外形美觀，能承受較大的橫向負載，無需安裝附件可直接安裝于各種夾具和專用設備上。

　　薄型氣缸的作用:將壓縮空氣的壓力能轉換為機械能，驅動機構作直線往復運動、擺動和旋轉運動。

　　薄型氣缸的結構:由缸筒、端蓋、活塞、活塞桿和密封件組成。

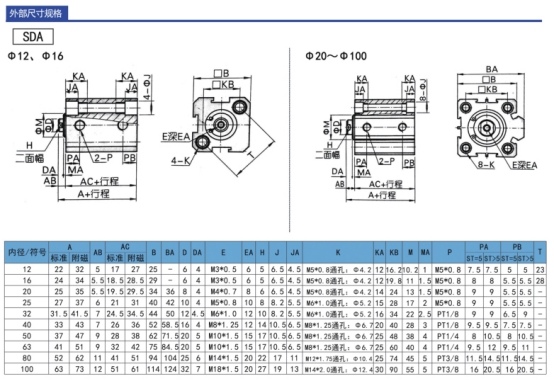

　　一.斯麥特SDA系列薄型氣缸外形尺寸圖

　　SDA系列薄型氣缸外表尺寸圖表1

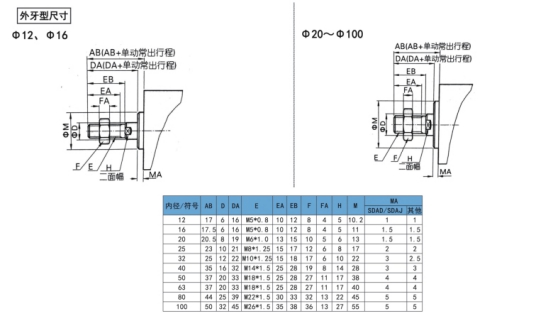

　SDA系列薄型氣缸外表尺寸圖表2

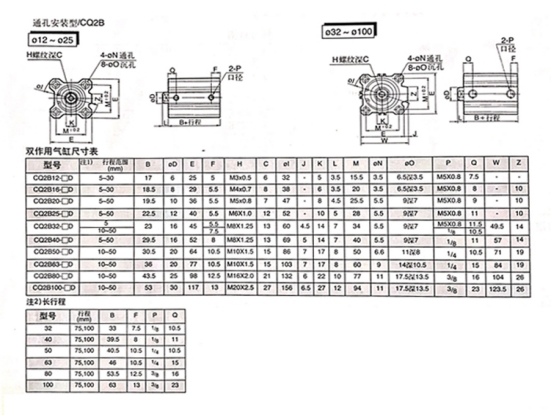

二.無錫斯麥特CQ2B系列薄型氣缸外形尺寸圖表

　　CQ2B系列薄型氣缸外形尺寸圖表

無錫斯麥特廠家直銷不管從原材料的選擇還是到產品的加工都是標準嚴格把控，從定制到售后一條龍服務，讓您放心購買。想要提高生產效率就要選用斯麥特氣缸,不僅生產實力龐大,廠家直銷;根據國外品牌產品特點,取其精華,自主研發生產,量身打造適合您的氣缸。

　　以上內容是關于薄型氣缸外形尺寸圖表的介紹，如您對此問題還想有進一步的了解，或有其他技術咨詢以及選型方面的問題，請直接聯系本公司客服人員，我們有成熟的技術團隊、完善的售前售后服務與您對接，隨時歡迎您的咨詢。
