氣缸的理論輸出力是指氣缸處在靜止狀態(tài)時，其使用壓力作用在活塞有效面積產生的推力或拉力。以下介紹提供氣缸輸出力的計算公式及標準氣缸系列的理論輸出力表。
一、普通單桿雙作用氣缸
1、普通單桿雙作用氣缸的理論推力為：Fa=0.25πD²p
注：式中D一缸徑，單位：mm；
p一氣缸的工作壓力，單位：Pa
2、普通單桿雙作用氣缸的理論拉力為：Fa=0.25π（D²-d²）p
注：式中d一活塞桿直徑，估算時可令d=0.3D
二、普通單作用氣缸
1、普通單作用氣缸（預縮型）的理論推力為：Fa=0.25πD²p-Ft1；
2、普通單作用氣缸（預縮型）的理論拉力為：Fa=Ft1；
3、普通單作用氣缸（預伸型）的理論推力為：Fa=Ft1；
4、普通單作用氣缸（預伸型）的理論拉力為：Fa=0.25π（D²-d²）p-Ft2
注：式中D一缸徑，單位：mm；
d一活塞桿直徑，單位：mm；
p一氣缸的工作壓力，單位：Pa；
Ft1一單作用氣缸復位彈簧的預緊力，N；
Ft2一復位彈簧的預壓縮量加行程所產生的彈簧力，N。
三、以標準氣缸SC、SU、SI系列的理論輸出力表為例

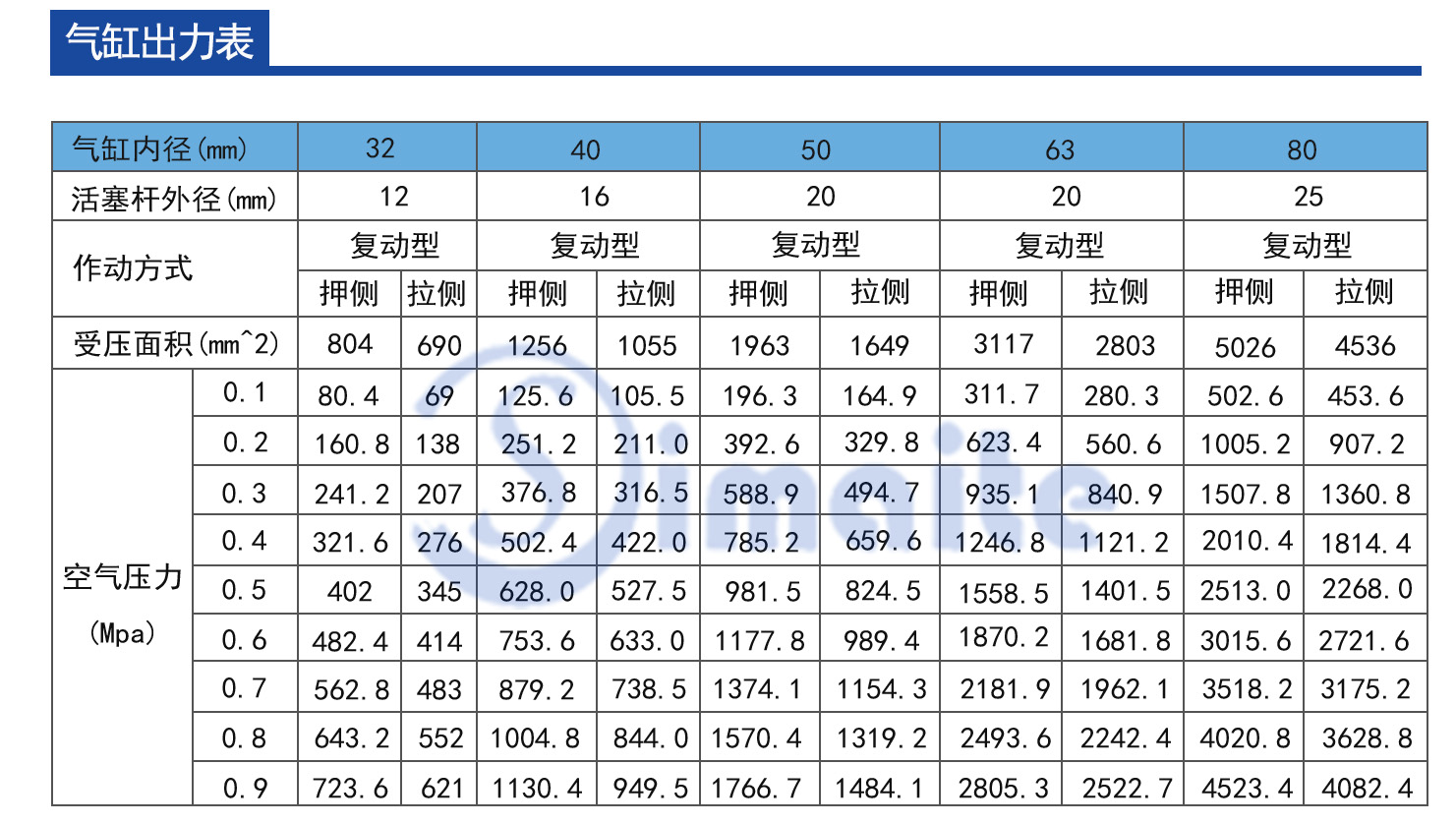

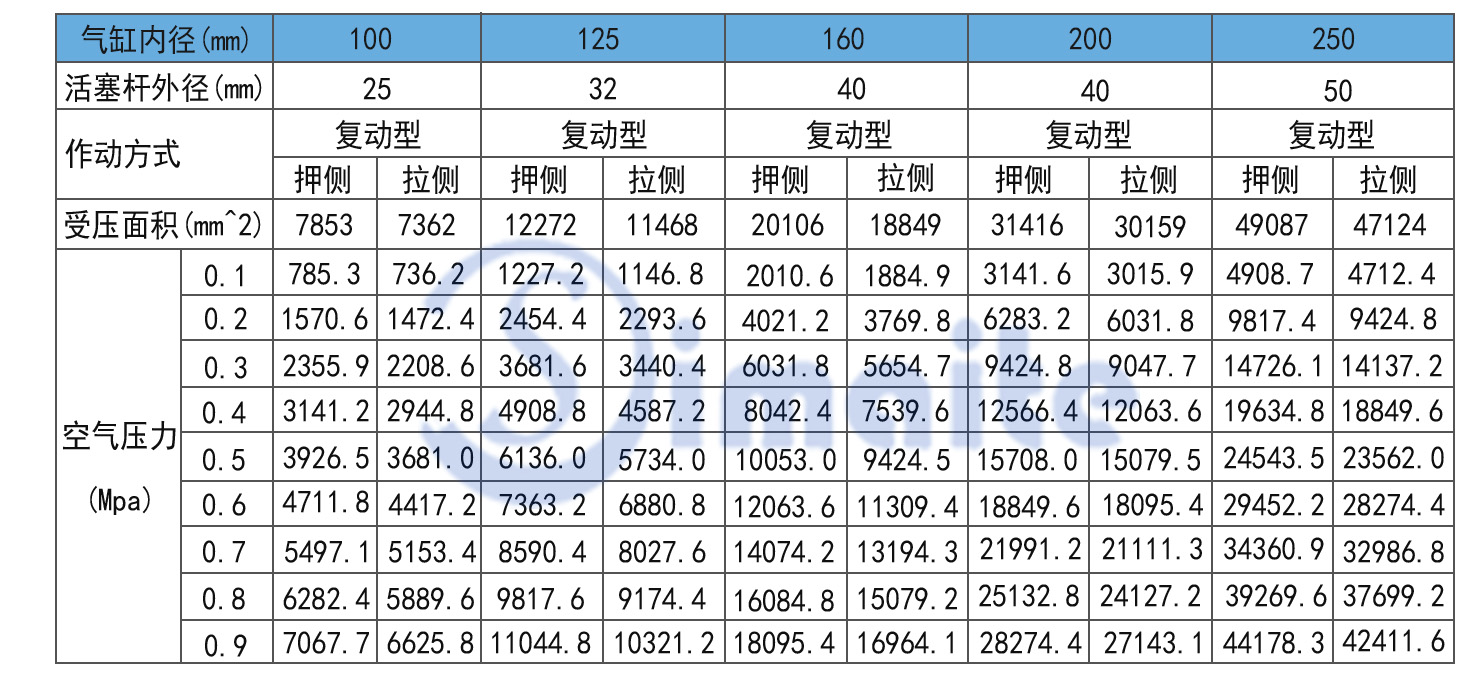

1、SC標準氣缸理論輸出力表

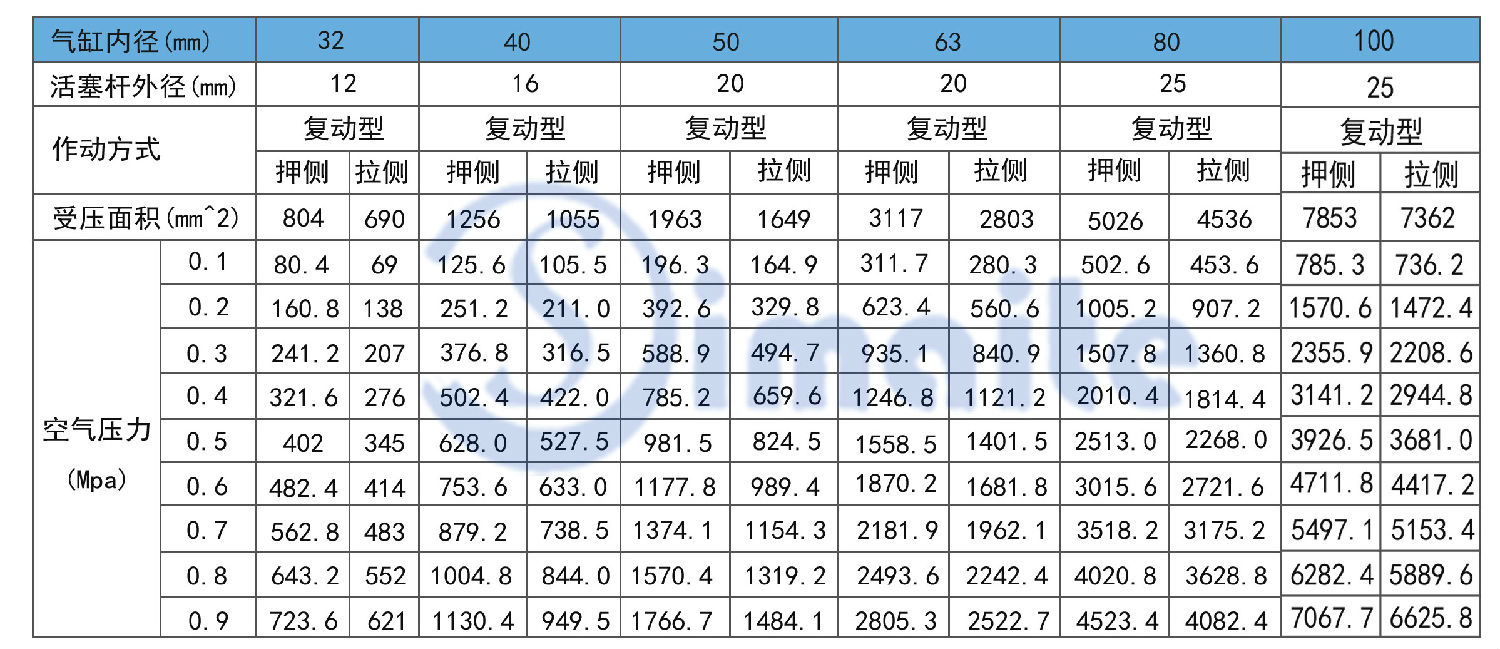

2、SU標準氣缸理論輸出力表

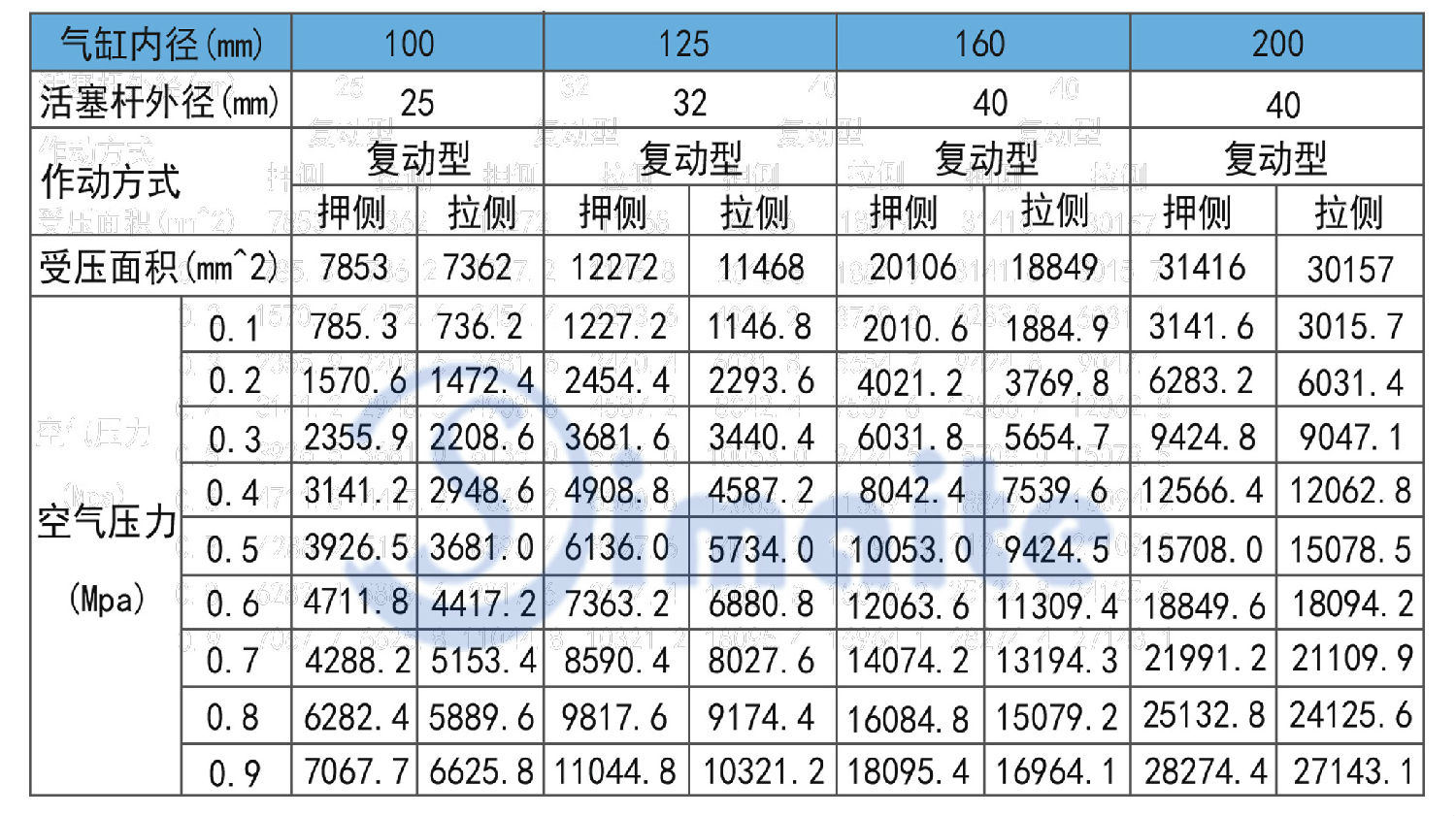

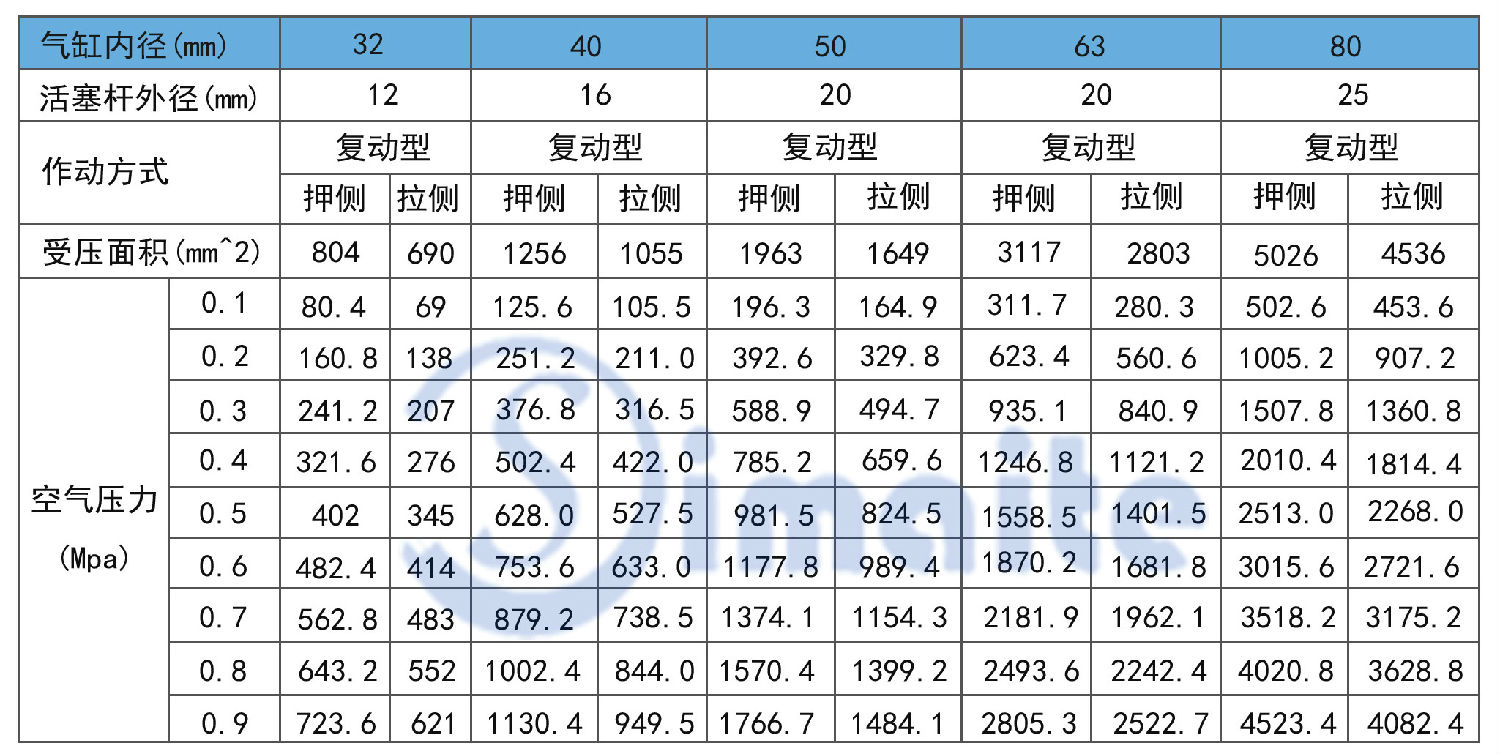

3、SI標準氣缸理論輸出力表
