氣缸的密封分為動密封(回轉或往復運動的部件密封)和靜密封(靜止件部分的密封)。對密封的要求是既能保證密封,滑動摩擦力又小。氣缸常用的密封元件有兩大類,一類為壓縮密封圈,另一類為氣壓密封圈。

氣缸密封圈大類：壓縮密封圈

壓縮密封圈將密封圈放入密封溝槽內時,便有一定的預壓縮量,靠密封面上的接觸面壓力阻塞泄漏通路,如O形和方形密封圈等。

氣缸密封圈第2大類：氣壓密封圈

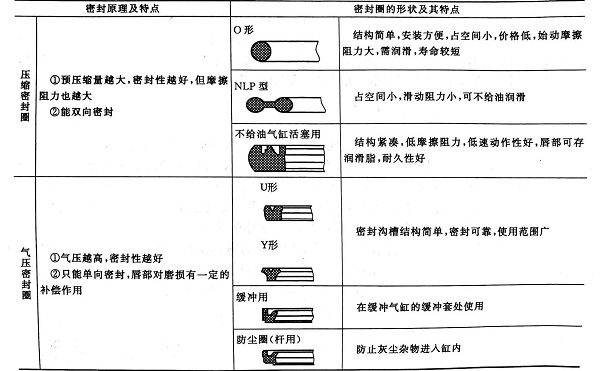

氣壓密封圈是靠氣壓力將密封圈的唇部壓緊在密封面上以保證密封,如唇形密封圈。密封圈密封原理和特點參見下圖,常用的密封材料是丁腈橡膠和聚氨酯。

氣缸不同密封圈的適用范圍：

①缸蓋和缸筒連接的密封一般采用O形密封圈安裝在缸蓋和缸筒配合的溝槽內;有時也采用橡膠等平墊圈安放在連接止口上,構成平面密封。

②活塞的密封活塞有兩處地方需密封,一處是活塞與缸筒之間的動密封,除了用O形密封圈和唇形密封圈外,也有用W形密封。它是把活塞與橡膠硫化成一體的一種密封結構,W形密封是雙向密封,軸向尺寸小。另一處是活塞與活塞桿連接處的靜密封,一般用O形密封圈。

③活塞桿的密封在缸蓋的溝槽里放置唇形密封圈和防塵密封圈,或防塵組合密封圈,保證活塞桿往復運動時的密封和防塵。

④緩沖柱塞的密封有兩種方法:一種是在緩沖柱塞的溝槽里安放孔用唇形密封圈,另一種是在缸蓋上壓入氣缸緩沖專用密封圈。它是在圓形鋼蓋上硫化了一個唇形密封圈構成。這種緩沖專用密封圈的緩沖性能比前者好。近年出現(xiàn)的浮動緩沖密封結構,它是在缸蓋上浮置了一個唇形密封圈。當緩沖柱塞進入緩沖后,浮置的唇形密封圈能隨緩沖柱塞移動一小段距離。采用這種浮動密封結構,能降低對氣缸零件加工和安裝的同心度要求,保證緩沖的密封性能。
